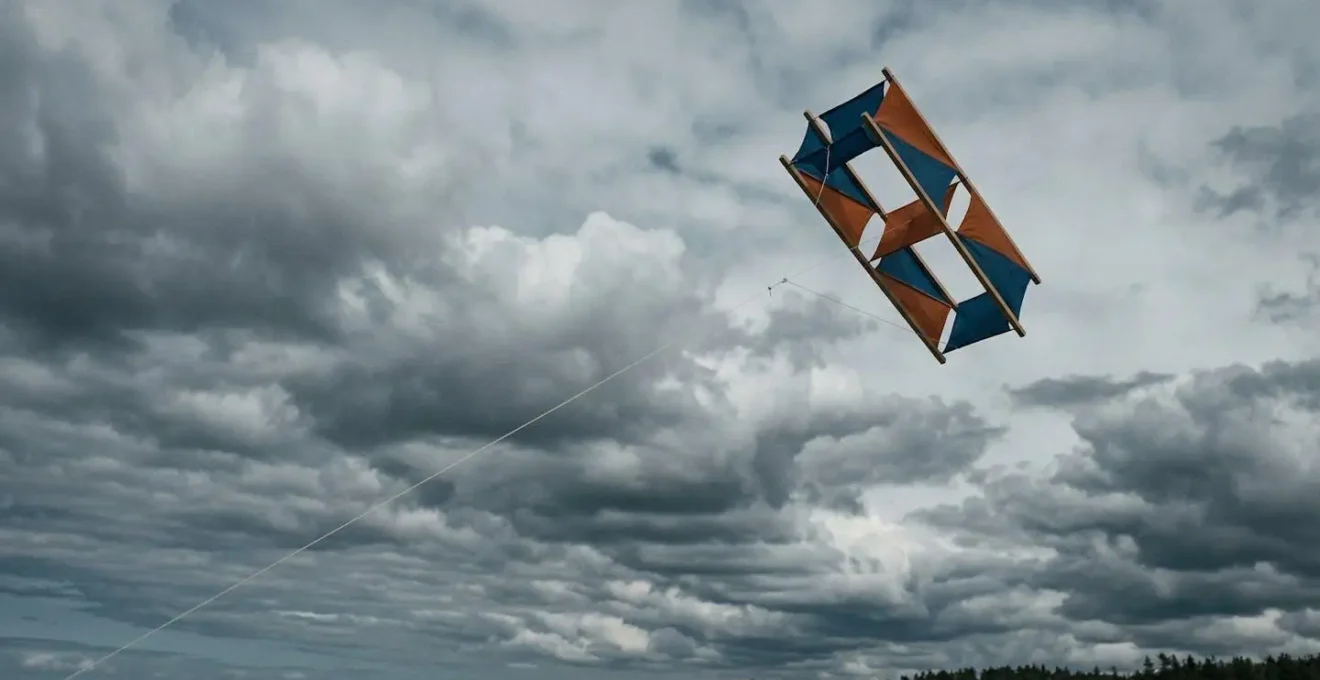

La stabilité supérieure du cerf-volant box n’est pas une option, mais une conséquence directe de son architecture 3D qui gère activement les flux d’air turbulents.
- Sa structure composée de cellules crée un véritable « rail d’air » qui garantit une trajectoire rectiligne et prévisible, même dans des conditions difficiles.
- Son bridage et sa géométrie intrinsèque permettent d’optimiser la portance verticale tout en offrant une résistance exceptionnelle aux rafales qui déstabiliseraient un modèle plat.
Recommandation : Analyser la structure du cerf-volant et le type de vent est un prérequis essentiel avant de choisir un modèle pour des applications de précision comme la photo aérienne ou le levage de charges légères.
Observer un cerf-volant se débattre dans un ciel agité est une expérience familière. Les modèles traditionnels en losange papillonnent, plongent et exigent une attention constante, transformant un moment de loisir en une lutte contre les éléments. Cette instabilité est souvent perçue comme une fatalité, une caractéristique inhérente au vol par vent capricieux. On se résigne alors à attendre des conditions plus clémentes ou on se bat avec la ligne, espérant trouver un courant d’air plus laminaire.
Face à ce défi, une solution se distingue non pas par sa simplicité, mais par la sophistication de sa conception : le cerf-volant box, ou cerf-volant cellulaire. Au premier regard, sa structure tridimensionnelle peut paraître complexe. Pourtant, c’est précisément dans cette architecture aérodynamique que réside le secret de sa supériorité. Et si la clé d’un vol stable en conditions turbulentes n’était pas de subir le vent, mais de le contraindre à travailler pour nous grâce à une géométrie intelligente ?
Cet article vous propose de voir le cerf-volant box non plus comme un simple objet de loisir, mais comme une véritable prouesse d’ingénierie. Nous allons décortiquer son fonctionnement, comprendre comment sa structure crée un vol d’une stabilité remarquable, et explorer comment chaque élément, du bridage au choix des matériaux, contribue à cette performance. Vous découvrirez comment cette machine volante transforme le chaos en ordre, offrant une plateforme fiable pour des usages allant bien au-delà du simple jeu.
Pour naviguer à travers cette analyse architecturale, voici le plan de notre exploration. Chaque section décortique un aspect clé de la performance et du réglage des cerfs-volants cellulaires, vous donnant les outils pour maîtriser leur potentiel.
Sommaire : Comprendre l’architecture et la performance du cerf-volant box
- Pourquoi la structure cellulaire crée-t-elle un rail d’air stabilisateur ?
- Comment monter un cerf-volant box sans perdre patience avec les tendeurs ?
- Box vs Losange : lequel choisir pour hisser une caméra GoPro sans vibrations ?
- Le risque de casse des baguettes quand la traînée dépasse la portance par vent fort
- Réglage du bridage : comment augmenter la portance verticale d’une structure box ?
- Flowform vs Rokkaku : quel est le roi de la stabilité pour la photo aérienne ?
- Comment régler le bridage d’un cerf-volant qui n’a pas de symétrie gauche-droite ?
- Quelle aile de traction choisir pour soulever une charge de 500g (caméra ou antenne) ?
Pourquoi la structure cellulaire crée-t-elle un rail d’air stabilisateur ?
La magie apparente de la stabilité d’un cerf-volant box réside dans sa géométrie fondamentale. Contrairement à une surface plane qui subit le vent, une structure cellulaire le dompte. Chaque « boîte » ou cellule agit comme un caisson de force, une chambre tridimensionnelle qui capture et canalise le flux d’air. Le vent, forcé de s’écouler à travers ces tunnels, est redressé. Les turbulences latérales, qui feraient « papillonner » un cerf-volant classique, sont absorbées et transformées en une poussée rectiligne. C’est ce que l’on peut appeler un rail d’air stabilisateur.
Ce principe est magnifiquement résumé par les experts. Comme le souligne une analyse technique, cette conception est un choix délibéré pour la stabilité.
Les cerfs-volants cellulaires, comme les box-kites ou les parafoils fermés, exploitent l’effet de canalisation du vent à travers plusieurs chambres tridimensionnelles. Cette architecture crée une stabilité structurelle.
– Cerf-volants.com, Article technique sur les cerfs-volants et ailes

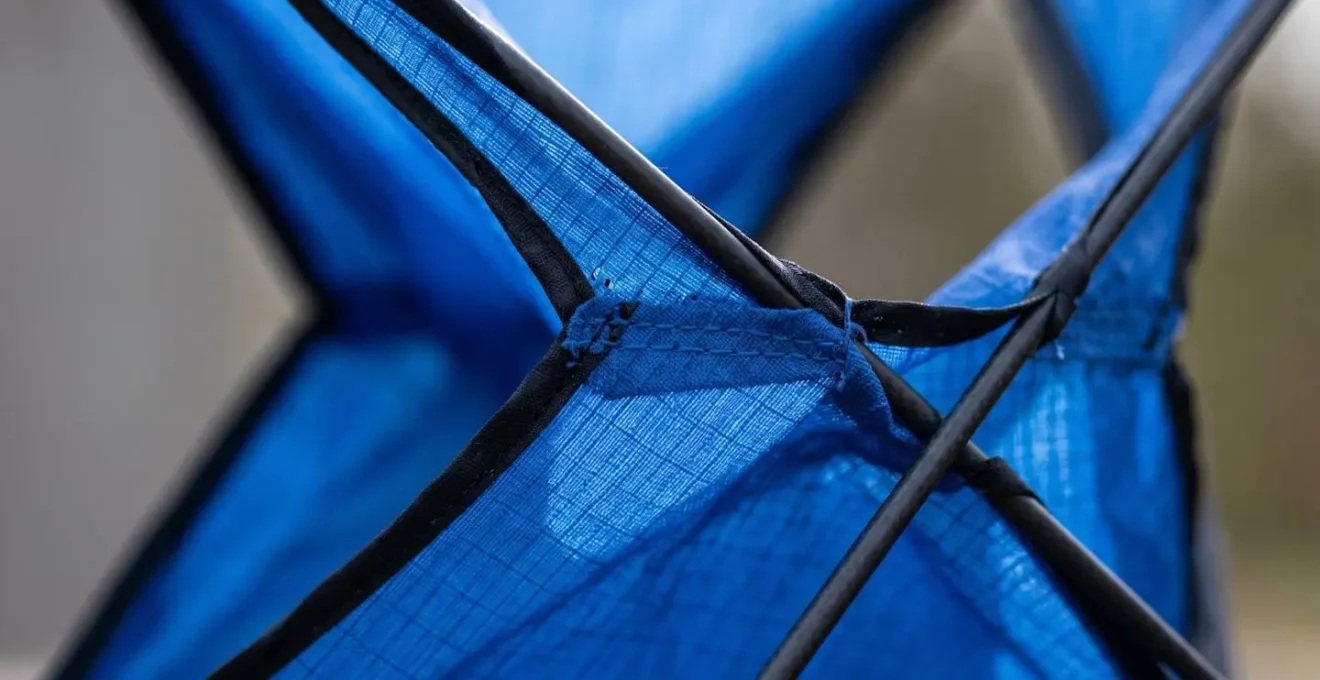

De plus, les panneaux verticaux et horizontaux de la structure créent un dièdre structurel. Dans l’aéronautique, le dièdre (l’angle vers le haut des ailes) permet à un aéronef de se rééquilibrer automatiquement après une embardée. Dans un cerf-volant box, chaque cellule agit de la même manière. Si une rafale le fait pencher, la portance augmente sur le côté le plus bas et diminue sur le côté le plus haut, créant un couple de rappel qui le remet instantanément à plat. C’est un système auto-corrigé, une merveille d’ingénierie passive.
L’observation de cette structure révèle toute son intelligence. La tension du tissu ripstop, la rigidité des baguettes en fibre et l’agencement des cellules ne sont pas le fruit du hasard. Ils forment un squelette et une peau conçus pour interagir avec l’air de la manière la plus stable possible. L’intégrité structurelle de l’ensemble garantit que le cerf-volant ne se déforme pas sous la pression, maintenant ainsi son profil aérodynamique et son efficacité, même dans des vents turbulents qui mettraient à rude épreuve des structures plus simples.
Comment monter un cerf-volant box sans perdre patience avec les tendeurs ?
L’élégance structurelle d’un cerf-volant box a une contrepartie : son assemblage peut sembler intimidant pour un néophyte. Les baguettes, les connecteurs et les tendeurs (ou « whiskers ») forment un puzzle qui, mal abordé, peut vite devenir une source de frustration. Pourtant, avec une méthode systématique, le montage devient un rituel logique et rapide, la première étape pour apprécier l’ingénierie de l’objet. L’erreur la plus commune est de forcer les pièces ou de procéder dans le désordre.
Le secret réside dans la symétrie et la séquence. Un cerf-volant est une structure symétrique ; son montage doit l’être aussi. Commencez toujours par assembler le cadre principal, en vous assurant que les baguettes sont bien emboîtées dans leurs connecteurs centraux et d’extrémité. N’appliquez jamais de force excessive. Si une baguette résiste, c’est qu’elle n’est pas dans le bon axe ou le bon connecteur. Une fois le squelette assemblé, vérifiez que la toile n’est pas torsadée avant d’y attacher le bridage. Les brides doivent toujours passer à l’extérieur de la structure.
L’étape finale, souvent la plus délicate, est la mise en tension de la voile avec les « whiskers ». Ces petites baguettes transversales donnent au cerf-volant son profil et sa rigidité. Insérez-les en pliant légèrement la baguette principale, sans jamais forcer sur la toile ou les coutures. Elles doivent se loger dans leurs clips avec une tension ferme mais pas excessive. Un bon montage est silencieux et fluide, un dialogue avec la structure plutôt qu’un combat.
Plan d’action pour un montage sans faille
- Vérifier la symétrie des tendeurs : Insérez les whiskers (tendeurs de voile) dans leurs clips sur les vergues basses pour donner sa forme finale à la voile, en procédant de manière symétrique de chaque côté.
- Contrôler le bon emboîtement des baguettes : Emboîtez les bords d’attaque, puis insérez la petite barre du haut et enfin les grandes barres du bas dans leurs connecteurs respectifs, en vous assurant d’un enclenchement complet.
- S’assurer de l’absence de torsion dans la toile : Avant d’attacher la ligne, vérifiez que toutes les brides sont bien à l’extérieur de l’armature et qu’elles ne sont pas enroulées autour des barres.
Une fois monté, le décollage est simple : dos au vent, tenez le cerf-volant par sa base et laissez le vent le soulever. Il n’est pas nécessaire de courir ; sa structure est conçue pour prendre le vent et s’élever avec une traction minimale. La patience lors du montage est la garantie d’un vol serein et performant.
Box vs Losange : lequel choisir pour hisser une caméra GoPro sans vibrations ?
La photographie aérienne par cerf-volant (KAP) est une discipline exigeante. L’objectif est d’obtenir des images nettes et stables, parfois depuis des altitudes considérables. Il est possible de faire voler une nacelle photo à des hauteurs variant de quelques mètres à près d’un kilomètre. Pour cet usage, le choix du cerf-volant n’est pas anodin ; il devient l’équivalent d’un trépied aérien. La question se pose alors : faut-il privilégier la simplicité d’un losange (delta) ou la complexité apparente d’un box ?
Un cerf-volant de type losange, ou delta, est un excellent porteur par vent léger à modéré et laminaire. Sa grande surface offre une bonne portance. Cependant, sa faiblesse structurelle est son manque de rigidité en torsion. Dans un vent turbulent, il a tendance à « papillonner », induisant des oscillations et un mouvement de lacet qui se traduisent par des vibrations et un flou de bougé sur la caméra. Il est performant pour monter rapidement, mais médiocre pour maintenir une position stable.
Le cerf-volant box, grâce à son architecture tridimensionnelle, se comporte de manière radicalement différente. Le « rail d’air » créé par ses cellules limite drastiquement le mouvement de lacet. Le roulis (oscillation latérale) est également amorti par l’effet de dièdre structurel. Le résultat est une plateforme d’une stabilité impressionnante, capable de maintenir un cap fixe même lorsque les conditions de vent sont loin d’être idéales. Il transforme une plateforme volante en une véritable station d’observation.
Pour quantifier cette différence de comportement, une analyse comparative des performances est particulièrement éclairante. Elle met en évidence la supériorité structurelle du cerf-volant cellulaire pour une mission de stabilité. La conclusion est sans appel, comme le montre cette évaluation de la stabilité pour la photo aérienne.
| Type de cerf-volant | Résistance au lacet | Amortissement du roulis | Comportement rafales | Score global stabilité |
|---|---|---|---|---|
| Box cellulaire | Excellent (structure 3D rigide) | Très bon (rail d’air interne) | Excellent (large plage de vent) | 9/10 |
| Losange (Delta) | Moyen (papillonne) | Faible par vent turbulent | Instable (oscillations) | 5/10 |
| Rokkaku | Bon (dièdre structurel) | Bon | Bon (vent laminaire) | 7/10 |
Le verdict est clair : pour une application comme la photographie ou la vidéo avec une GoPro, où l’absence de vibrations est le critère numéro un, le cerf-volant box est le choix de l’ingénieur. Son score de stabilité quasi parfait en fait une plateforme bien plus fiable, garantissant des prises de vue de qualité là où un delta produirait des résultats décevants.
Le risque de casse des baguettes quand la traînée dépasse la portance par vent fort
La robustesse d’un cerf-volant box est l’une de ses qualités maîtresses, mais elle n’est pas infinie. Chaque structure est conçue pour une plage de vent optimale. Lorsque le vent devient trop puissant, l’équilibre délicat entre les forces aérodynamiques se rompt. La traînée, cette force qui tire le cerf-volant horizontalement, augmente de façon exponentielle avec la vitesse du vent. Si elle devient disproportionnée par rapport à la portance (la force qui le soulève), le cerf-volant perd son angle de vol optimal. Il vole plus bas, tire énormément sur la ligne et subit des contraintes structurelles extrêmes.
Dans ce scénario de surcharge, les baguettes de l’armature sont les premières à souffrir. Telles les poutres d’un bâtiment lors d’un séisme, elles sont soumises à des forces de flexion qui peuvent dépasser leur limite de résistance. Le résultat est une casse nette, souvent au niveau d’un connecteur ou au centre de la baguette, là où la contrainte est maximale. Ce n’est pas un défaut de conception, mais simplement le dépassement du seuil de tolérance pour lequel le matériau a été choisi. Le choix du matériau de l’armature est donc un arbitrage crucial entre performance et tolérance à l’erreur.
Étude de cas : Fibre de verre contre fibre de carbone, un choix structurel décisif
Les matériaux d’armature influencent directement la résistance et le comportement en cas de surcharge. La fibre de verre, plus souple et plus lourde, a une grande capacité de flexion. Face à une rafale violente, elle pliera de manière significative avant de rompre. Cette flexibilité la rend plus indulgente et idéale pour les débutants ou les conditions de vent très variables, car elle absorbe une partie de l’énergie. À l’inverse, la fibre de carbone est beaucoup plus rigide et légère. Elle maintient le profil du cerf-volant de manière optimale, offrant des performances de vol supérieures. Cependant, sa rupture est dite « fragile » : elle ne plie presque pas et casse soudainement lorsque son seuil de contrainte est atteint. C’est le matériau de choix pour les experts en quête de performance maximale, qui savent reconnaître les limites et ne pas surcharger leur matériel.
Comprendre ce point de rupture est essentiel pour la longévité de son matériel. Si le cerf-volant tire de manière excessive et vole bas, il est impératif de le faire descendre. Forcer un vol dans des conditions de vent trop fortes est le plus sûr moyen de provoquer une avarie structurelle. Un bon pilote n’est pas celui qui vole par tous les temps, mais celui qui sait reconnaître quand les conditions dépassent les capacités de son architecture volante.

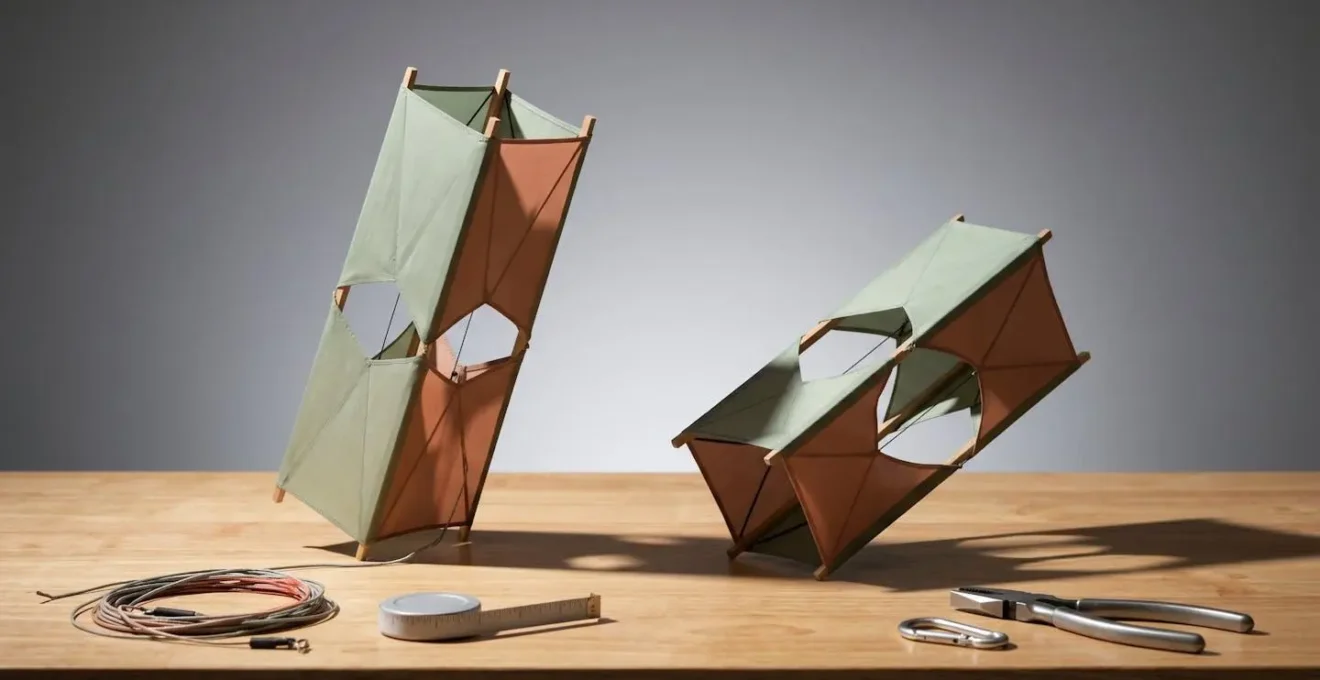

Réglage du bridage : comment augmenter la portance verticale d’une structure box ?
Le bridage d’un cerf-volant est son système nerveux, le point de connexion entre la ligne du pilote et l’architecture de la voile. Son réglage, même minime, a un impact considérable sur le comportement en vol. Pour une structure box, le bridage contrôle principalement l’angle d’attaque : l’angle auquel la structure se présente face au vent. Un réglage correct permet de transformer la puissance du vent en portance verticale efficace, faisant monter le cerf-volant, plutôt qu’en simple traînée, qui le tire horizontalement.
Pour augmenter la portance verticale et faire monter le cerf-volant plus haut (à un angle plus proche de 90°), il faut augmenter son angle d’attaque. Cela se fait en déplaçant le point de remorquage (le nœud où l’on attache la ligne) vers l’avant du cerf-volant. En avançant le nœud, on fait « cabrer » le cerf-volant, qui présente alors une plus grande surface au vent, générant plus de portance. Inversement, si le cerf-volant tire très fort mais peine à s’élever, c’est que son angle d’attaque est trop élevé. Il faut alors reculer le point de remorquage pour le « piquer » légèrement, réduire la traînée et lui permettre de mieux « glisser » sur l’air pour prendre de l’altitude.
Ce réglage est un art empirique qui demande de la patience et de l’observation. La « règle des 5mm » est une excellente méthode pour procéder de manière contrôlée. Il s’agit de trouver le point d’équilibre parfait où la portance est maximale pour une traînée minimale, adapté aux conditions de vent du moment.
- Démarrez au réglage d’usine, souvent marqué sur les brides du cerf-volant.
- Ajustez le nœud du bridage par incréments de 5mm vers l’avant (pour plus de portance/montée) ou vers l’arrière (pour plus de stabilité/vitesse).
- Observez le changement de comportement en vol après chaque ajustement : un cerf-volant qui tire fort mais vole bas nécessite une réduction de l’angle d’attaque (nœud vers l’arrière).
- Notez soigneusement vos réglages pour pouvoir les reproduire ou les affiner selon les conditions de vent futures.
Maîtriser le réglage du bridage, c’est comme apprendre à régler la suspension d’une voiture de course. C’est ce qui permet d’extraire toute la performance de l’architecture et d’adapter le comportement de la machine aux conditions du terrain, ou ici, du ciel.
Flowform vs Rokkaku : quel est le roi de la stabilité pour la photo aérienne ?
Dans le domaine de la photo aérienne par cerf-volant, le cerf-volant box n’est pas seul. Deux autres architectures s’affrontent pour le titre de « roi de la stabilité » : le Flowform et le Rokkaku. Le Flowform est un cerf-volant souple, sans armature, qui se gonfle avec le vent à la manière d’un parachute. Le Rokkaku est un cerf-volant de combat japonais, un hexagone rigide avec un dièdre prononcé qui lui confère une grande stabilité. Le choix entre ces deux géants n’est pas une question de supériorité absolue, mais d’adéquation au contexte de vol.
Le Flowform est l’architecte de la puissance et de la fiabilité. Son principal atout est son incroyable ratio portance/poids et sa très large plage de vent. N’ayant pas d’armature, il est léger, compact et insensible à la casse. Il excelle pour soulever des charges lourdes, même par vent faible. En cas de molle, il ne décroche pas brutalement mais se dégonfle et descend lentement, offrant une grande sécurité pour le matériel embarqué. Son point faible est une précision directionnelle moindre ; il est un « tracteur » fiable plus qu’un « scalpel » précis.
Le Rokkaku, quant à lui, est le maître du cadrage et de la précision. Sa structure rigide et son dièdre lui confèrent une stabilité en lacet exceptionnelle, idéale pour un cadrage photographique minutieux. Il se comporte comme une plateforme fixe dans un vent laminaire. Cependant, sa plage de vent est plus restreinte et il est plus vulnérable au décrochage brutal. En cas de perte de vent, il peut basculer et chuter rapidement. Son montage, avec ses longues baguettes, est également plus fastidieux.
Le choix dépend donc entièrement du profil de la mission. Pour du levage lourd et fiable dans des conditions de vent changeantes, le Flowform est un choix plus sûr. Pour un besoin de cadrage ultra-précis dans un vent stable et connu, le Rokkaku offre une meilleure performance. La matrice de décision suivante synthétise cet arbitrage architectural.
Cette comparaison détaillée, souvent partagée par les clubs spécialisés, permet de faire un choix éclairé en fonction des priorités de chaque pilote, comme le détaille cette analyse des plans pour la photographie aérienne.
| Critère | Flowform (souple) | Rokkaku (rigide) |
|---|---|---|
| 1. Plage de vent | Très large (10-50 km/h) | Moyenne (15-35 km/h) |
| 2. Ratio portance/poids | Excellent (auto-gonflage) | Bon |
| 3. Stabilité en lacet | Bonne (moins de précision directionnelle) | Excellente (cadrage précis) |
| 4. Facilité transport/montage | Excellente (sans armature) | Moyenne (structure à assembler) |
| 5. Comportement au décrochage | Sécurisé (dégonflage progressif) | Risqué (basculement brutal) |
| Profil d’usage | Levage lourd fiable, vents variables | Cadrage précis, vent laminaire |
Comment régler le bridage d’un cerf-volant qui n’a pas de symétrie gauche-droite ?
Voir son cerf-volant tourner obstinément en rond ou tirer plus d’un côté est une des frustrations les plus communes. Ce comportement, connu sous le nom de « circling », indique une asymétrie dans la structure ou dans les forces qui s’y appliquent. Avant de toucher au bridage, il est impératif de procéder à un diagnostic méthodique, car le problème vient rarement d’un défaut de conception, mais plus souvent d’un montage incorrect ou d’un déséquilibre subtil. La symétrie est la loi fondamentale de l’équilibre en vol.
La première cause d’asymétrie est structurelle. Une baguette mal emboîtée dans un connecteur, même de quelques millimètres, peut modifier la tension de la voile d’un côté et créer un déséquilibre fatal. De même, une bride légèrement enroulée autour d’une barre de l’armature raccourcit de fait sa longueur et provoque une traction inégale. Le premier réflexe doit donc toujours être une inspection visuelle et tactile rigoureuse de l’ensemble de la structure au sol. Ne sous-estimez jamais un détail qui semble mineur.
Si l’inspection structurelle ne révèle rien, le problème vient alors du bridage lui-même. Avec le temps et les manipulations, les nœuds peuvent glisser, ou les brins s’étirer de manière inégale. Il faut alors mesurer chaque brin de la bride de part et d’autre de l’axe de symétrie. Une différence, même de quelques millimètres, suffit à induire une rotation. Si une asymétrie est confirmée, la correction peut se faire. La technique la plus simple, pour une légère tendance à tourner, est celle de la boucle de compensation : faire un petit nœud en boucle sur une des pattes du bridage du côté opposé à la rotation augmente légèrement la traînée de ce côté et rééquilibre le vol.
Votre checklist pour corriger une asymétrie de vol
- Vérifier la structure : Assurez-vous que toutes les baguettes sont correctement et complètement emboîtées dans leurs connecteurs et qu’aucune n’est mal insérée ou de travers.
- Contrôler le bridage : Mesurez chaque brin homologue du bridage avec un mètre ruban pour confirmer qu’ils sont parfaitement égaux, comme le préconise la Fédération Française de Vol Libre (FFVL).
- Rechercher les torsions : Inspectez méticuleusement les brides pour vérifier qu’elles ne sont pas emmêlées ou enroulées, même une seule fois, autour des barres de l’armature.
- Appliquer la technique de la boucle de compensation : Pour une légère tendance à tourner, faites un petit nœud en boucle sur une des pattes du bridage du côté opposé à la rotation pour créer une micro-traînée corrective.
Ce processus de diagnostic et de correction est la marque d’un pilote méthodique. Il permet de résoudre la quasi-totalité des problèmes de vol asymétrique et de retrouver un cerf-volant dont le comportement est aussi pur que sa géométrie.
À retenir
- La stabilité exceptionnelle du cerf-volant box provient de sa géométrie 3D qui canalise l’air en un « rail » stabilisateur et crée un effet de dièdre auto-correcteur.
- Le choix du matériau de l’armature (fibre de verre flexible ou fibre de carbone rigide) est un arbitrage crucial entre tolérance aux erreurs et performance maximale.
- Un réglage précis du bridage (par incréments de 5mm) est essentiel pour optimiser la portance et corriger les défauts de vol en ajustant l’angle d’attaque.
Quelle aile de traction choisir pour soulever une charge de 500g (caméra ou antenne) ?
Soulever une charge de 500 grammes, comme une caméra d’action ou une petite antenne, est une application classique pour un cerf-volant porteur. Cependant, ce poids n’est pas anodin et nécessite le choix d’une architecture et d’une surface de voile adaptées à la force du vent. Il est intéressant de noter que les charges pour le KAP peuvent être bien plus importantes, les pratiquants chevronnés hissant des équipements pesant environ 1,5 kg (nacelle + appareil photo reflex). Une charge de 500g est donc relativement légère, mais exige tout de même une planification sérieuse.
Le principe fondamental est simple : la portance doit être significativement supérieure au poids total (cerf-volant + ligne + charge). Cette portance dépend de deux facteurs : la surface de la voile et la vitesse du vent. Pour un même cerf-volant, plus le vent est fort, plus il porte. Pour une même force de vent, plus le cerf-volant est grand, plus il porte. Le choix consiste donc à trouver le bon cerf-volant pour la bonne plage de vent.
L’abaque de sélection suivant est un outil précieux pour l’architecte du vol. Il met en relation la force du vent, le type de cerf-volant et la surface requise pour soulever une charge de 500g de manière sécurisée. On y constate que les cerfs-volants souples (Flowform/Parafoil) sont les plus efficients, nécessitant une surface moindre pour une même portance, grâce à leur excellent ratio portance/poids.
L’expertise des photographes aériens est une ressource inestimable pour faire le bon choix. Une analyse des équipements utilisés montre clairement la corrélation entre surface, vent et type de structure. Cet abaque de sélection pour le levage aide à visualiser le matériel nécessaire.
| Force du vent | Box cellulaire | Flowform/Parafoil | Rokkaku |
|---|---|---|---|
| Vent faible (5-10 km/h) | 4-5 m² | 3-4 m² | 5 m² (grand delta) |
| Vent léger (10-15 km/h) | 3 m² | 2-2.5 m² | 4 m² |
| Vent modéré (15-20 km/h) | 2 m² | 1.6 m² | 3 m² (delta) |
| Vent établi (20-35 km/h) | 1.5 m² | 1.3 m² | 2 m² (petit conyne) |
| Vent fort (35+ km/h) | Non recommandé | Non recommandé | Non recommandé (risque) |
Au-delà du choix de l’aile, un expert comme Michel Trouillet du Club OK Mistral insiste sur un point crucial qui complète l’architecture de levage :
L’importance cruciale d’une nacelle stabilisatrice (type Picavet) qui non seulement amortit les mouvements mais répartit aussi la charge sur la ligne, et l’intérêt d’une ligne de sécurité secondaire.
– Michel Trouillet, Plans pour la photographie aérienne – Club OK Mistral
Le choix ne se limite donc pas à l’aile. Il s’agit de concevoir un système complet : une aile adaptée au vent et à la charge, suspendue à une nacelle qui assure la stabilité finale de l’équipement. C’est l’harmonie entre ces deux composants qui garantit le succès de la mission.
Pour mettre en pratique ces conseils, l’étape suivante consiste à évaluer rigoureusement vos conditions de vent habituelles et le poids exact de votre équipement afin de sélectionner l’architecture volante qui offrira le meilleur compromis entre portance, stabilité et sécurité.
