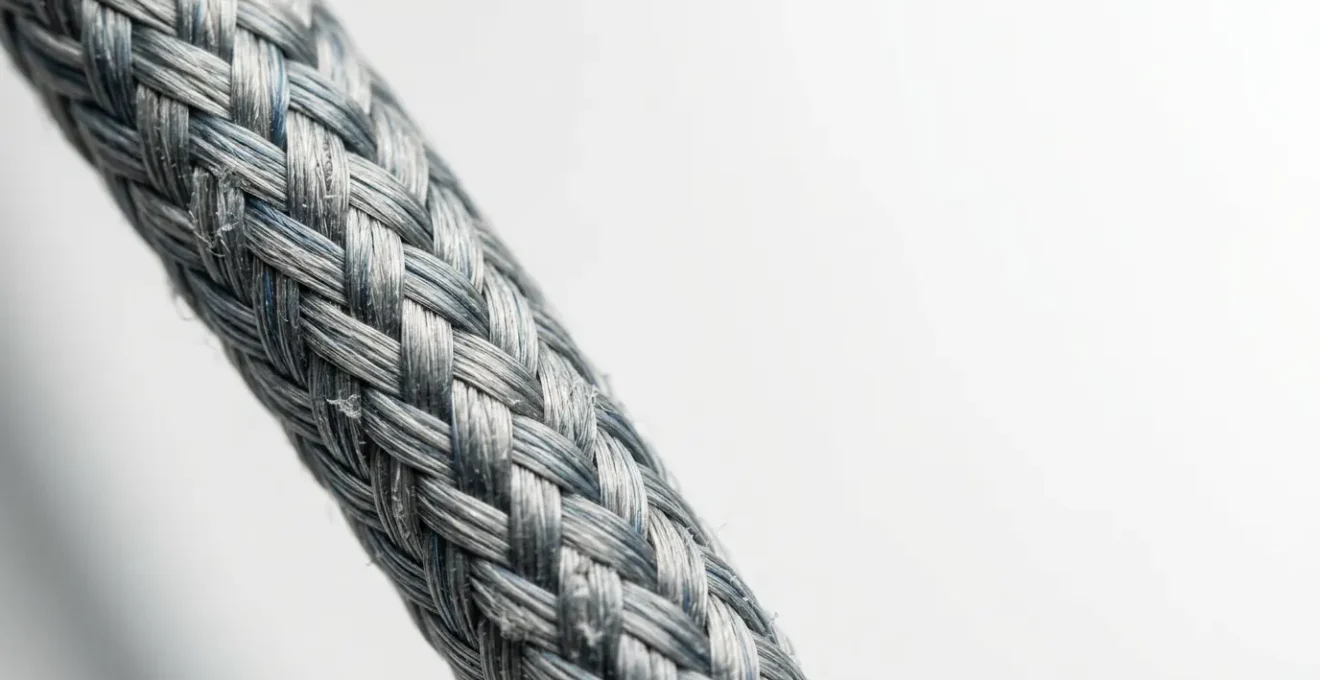

Quand faut-il impérativement changer ses lignes en Dyneema pour éviter la rupture en vol ?

Pour tout pilote, la confiance dans son matériel est absolue. Vous sentez la puissance du vent, la réponse de l’aile au bout de vos doigts, et vous vous fiez à ces quelques millimètres de fibre Dyneema qui vous relient à elle. Cette sensation de contrôle repose sur une croyance : tant que les lignes semblent en bon état, elles sont sûres. Pourtant, cette confiance visuelle est le plus grand danger qui soit. La plupart des ruptures en vol ne sont pas dues à une usure évidente, mais à une série de dégradations mécaniques et structurelles totalement invisibles.

Les conseils habituels se concentrent sur l’inspection visuelle des effilochages ou le rinçage systématique. Ces pratiques, bien qu’utiles, ne touchent qu’à la surface du problème. Elles ignorent les véritables ennemis de vos lignes : le fluage inégal des fibres sous tension, la concentration des contraintes au niveau moléculaire, et la dégradation photochimique due aux UV qui fragilise l’âme même de la ligne. En tant qu’ingénieur spécialisé dans les textiles haute performance, mon approche est différente. Il ne s’agit pas de « voir » si une ligne est usée, mais de « comprendre » pourquoi elle va casser.

Cet article n’est pas une simple checklist. C’est une plongée dans la science des matériaux qui gouverne la vie de vos lignes. Nous allons analyser pourquoi l’allongement progressif est un signe avant-coureur critique, comment un simple nœud devient un point de rupture programmé, et quelles sont les techniques d’inspection tactile qui révèlent ce que l’œil ne peut pas voir. L’objectif est de vous donner les outils pour passer d’une maintenance réactive à une gestion prédictive de votre sécurité, basée sur la physique des fibres et non sur de simples apparences.

Pourquoi vos lignes s’allongent-elles inégalement avec le temps et déséquilibrent votre aile ?

Le phénomène de déséquilibre d’une aile, qui se met à tirer d’un côté sans raison apparente, trouve souvent son origine dans un processus insidieux : l’allongement différentiel des lignes. Ce n’est pas un simple étirement élastique, mais un phénomène physique appelé fluage (creep). Les fibres de polyéthylène à ultra-haut poids moléculaire (UHMWPE), commercialisées sous les noms Dyneema ou Spectra, possèdent un allongement élastique très faible, souvent inférieur à 1%. Cependant, lorsqu’elles sont maintenues sous une charge constante et répétée, elles subissent une déformation permanente et non réversible.

Cet allongement n’est jamais uniforme sur l’ensemble des lignes. Les lignes avant (centrales), qui supportent la majorité de la traction de l’aile, ont tendance à s’allonger davantage que les lignes arrière (de direction). Une différence de quelques centimètres suffit à modifier radicalement le profil de l’aile et son incidence. Comme le souligne Kiteshop.fr, expert en matériel, « si l’on change une ligne sur deux on peut se retrouver avec une différence de longueur qui pourrait gêner l’utilisation correcte de l’aile ». Ce déséquilibre permanent force le pilote à compenser constamment, générant de la fatigue et une perte de précision.

L’intensité du fluage dépend de la charge, de la température et du temps d’exposition. Des sessions par vent fort, des sauts répétés ou un stockage de l’aile sous tension (même légère) accélèrent ce processus. Une ligne qui a subi un fluage important est une ligne dont la structure moléculaire interne a été altérée, la rendant plus susceptible à la rupture sous une charge de pointe. La mesure régulière de la symétrie des lignes n’est donc pas un simple ajustement de confort, mais un diagnostic vital de l’état de santé structurel de votre transmission de commande.

Nœud vs Épissure : pourquoi l’épissure conserve 100% de la résistance du fil (contre 60% pour le nœud) ?

Face à une ligne endommagée, la tentation de faire un nœud pour une réparation rapide est grande. C’est pourtant la pire décision pour la sécurité. D’un point de vue mécanique, un nœud est une aberration structurelle pour une fibre comme le Dyneema. Il crée un point de concentration des contraintes extrême. Au lieu de répartir la charge sur des milliers de filaments parallèles, le nœud force les fibres à se plier selon un rayon de courbure très serré et à s’écraser les unes contre les autres. C’est à cet endroit précis que la rupture se produira.

Les tests en laboratoire sont sans appel. Selon des analyses techniques, un nœud, même bien réalisé, entraîne une réduction de 50% de la charge de rupture du cordage. Une ligne conçue pour résister à 400 kg ne tiendra plus qu’à 200 kg, une marge de sécurité qui peut être anéantie par une simple rafale ou une manœuvre engagée. Le nœud transforme une ligne haute performance en un point faible programmé.

L’épissure, en revanche, est la seule méthode qui respecte l’intégrité de la fibre. Elle consiste à entrelacer les brins de l’âme de la ligne sur une certaine longueur. Cette technique permet une transition des forces en douceur, par friction, sur une large surface. Les contraintes sont distribuées uniformément, sans point de compression ni de courbure agressive. Une épissure correctement exécutée préserve près de 100% de la résistance originelle de la ligne. Elle ne crée pas de surépaisseur significative et maintient la souplesse du cordage.

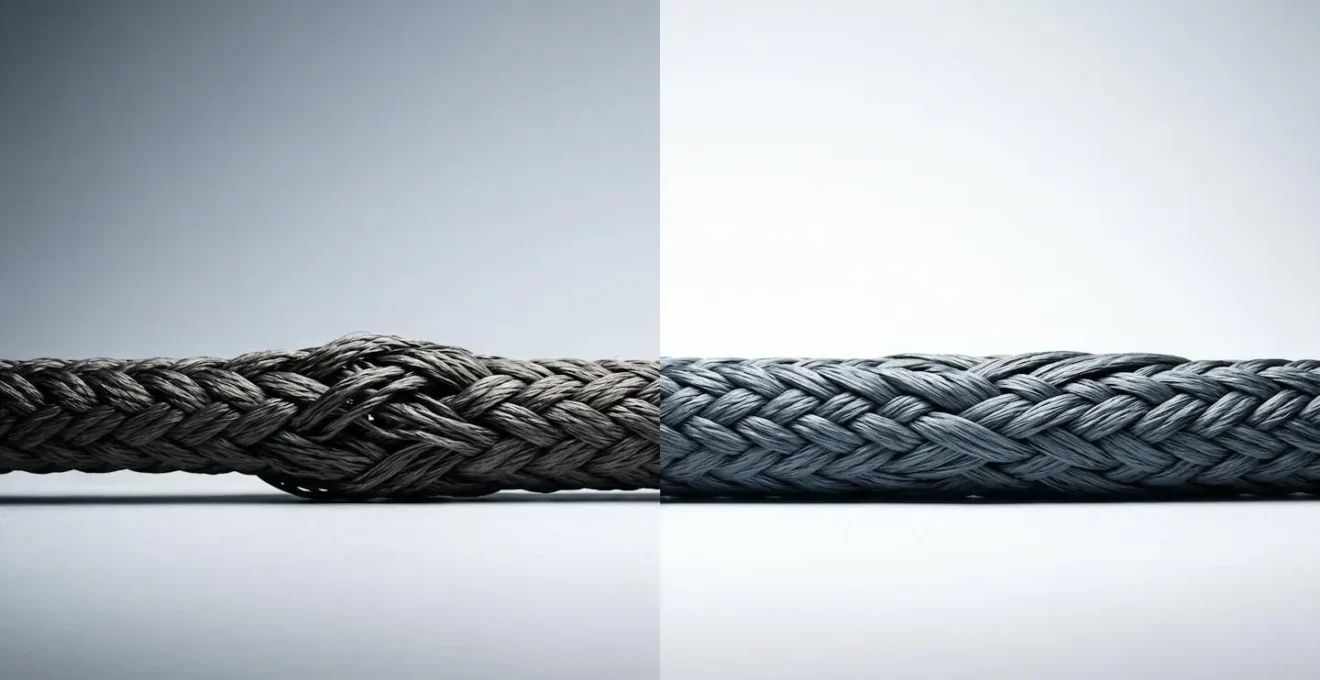

Cette visualisation conceptuelle illustre la différence fondamentale : le nœud concentre la force en un point de rupture, tandis que l’épissure la diffuse. Investir du temps pour apprendre à réaliser une épissure ou confier la réparation à un professionnel n’est pas une option, c’est une exigence de sécurité non négociable pour tout pilote sérieux.

Le test du « bout d’ongle » : comment détecter les micro-coupures invisibles sur la gaine ?

L’usure la plus dangereuse n’est pas celle que l’on voit, mais celle que l’on sent. La gaine tressée de vos lignes, bien qu’elle ne contribue que marginalement à la résistance globale, agit comme une armure protectrice pour l’âme en Dyneema. Les micro-coupures, l’abrasion et l’incrustation de particules de sable ou de sel peuvent compromettre cette protection et, à terme, endommager l’âme porteuse. Le « test du bout d’ongle » est une méthode d’inspection tactile simple et extrêmement efficace pour détecter ces dommages invisibles.

La procédure consiste à faire glisser la ligne, légèrement tendue, entre le pouce et l’ongle de l’index. Votre ongle est un capteur d’une sensibilité remarquable. La moindre irrégularité, la plus petite coupure, un point dur causé par du sel cristallisé ou un grain de sable incrusté sera immédiatement perceptible. Cette inspection doit être réalisée sur toute la longueur des lignes, mais avec une attention particulière pour les zones critiques :

• Zones proches des pigtails : L’abrasion due à la connexion répétée des boucles use la gaine.
• Les premiers mètres après la barre : Ces sections subissent des frottements intenses lors de l’enroulage et du déroulage.
• Zone de croisement des lignes avant : La friction entre les lignes sous tension peut « scier » la gaine.
• Terminaisons et têtes d’alouette : Ces points subissent une compression et une abrasion localisées.

Il ne faut pas sous-estimer l’impact de facteurs invisibles comme les ultraviolets. Une étude menée par l’IKO (International Kiteboarding Organization) démontre que la dégradation de l’intégrité structurelle des fibres textiles peut survenir après seulement 300 heures d’exposition solaire. Cette dégradation photochimique fragilise la ligne de l’intérieur, la rendant vulnérable à une rupture soudaine, même sans signe extérieur d’usure. Le test tactile devient alors le seul moyen de déceler une perte de souplesse ou une rigidification anormale, symptômes d’une fibre « cuite » par le soleil.

Résistance vs Traînée : quel est le diamètre minimum pour un pilote de 75 kg par vent fort ?

Le choix du diamètre des lignes est un arbitrage technique fondamental entre deux contraintes physiques opposées : la résistance mécanique et la traînée aérodynamique. Une ligne plus épaisse offre une plus grande résistance à la rupture et une meilleure durabilité face à l’abrasion. En contrepartie, elle génère plus de traînée, ce qui ralentit l’aile, réduit sa remontée au vent et diminue la réactivité en barre. À l’inverse, une ligne plus fine améliore les performances de vol mais offre une marge de sécurité plus faible et une durée de vie potentiellement réduite.

Pour un pilote de 75 kg naviguant par vent fort (plus de 25 nœuds), les forces exercées sur les lignes lors d’un saut ou d’un kiteloop peuvent dépasser plusieurs centaines de kilogrammes. Il est donc impératif de choisir un diamètre qui offre une marge de sécurité suffisante. Une ligne standard de haute qualité en Dyneema offre environ 390 kg de résistance pour un diamètre de 1,6 mm. Cela peut sembler suffisant, mais il faut considérer la dégradation inévitable de cette résistance avec le temps, l’usure et l’exposition aux UV.

Pour un pilote de ce poids engagé dans une pratique freeride standard, un diamètre de 1,6 mm à 1,8 mm constitue une base solide. Cependant, pour une pratique plus extrême comme le Big Air ou le freestyle, où les charges de pointe sont beaucoup plus élevées et brutales, il est fortement conseillé de passer à un diamètre de 1,8 mm, voire 2,0 mm, offrant une résistance supérieure à 450-500 kg. Le léger sacrifice en performance est largement compensé par le gain en sécurité et en confiance.

Le tableau suivant synthétise les recommandations générales en fonction du poids du pilote et de sa pratique. Ces valeurs sont des points de départ et doivent être ajustées en fonction de l’intensité de l’utilisation et des conditions de navigation habituelles.

Eau douce et silicone : faut-il lubrifier ses lignes pour prolonger leur durée de vie ?

Une idée reçue tenace dans l’entretien du matériel de kitesurf est qu’il faut systématiquement rincer ses lignes à l’eau douce après chaque session et parfois même les lubrifier. D’un point de vue de l’ingénierie des matériaux, ces deux pratiques sont non seulement inutiles, mais souvent contre-productives. Le sel, contrairement à la croyance populaire, n’est pas l’ennemi de vos lignes. Une fois sec, le chlorure de sodium agit comme un conservateur naturel, inhibant le développement de moisissures dans un environnement humide.

Rincer ses lignes à l’eau du robinet, souvent chargée en chlore et en calcaire, peut à terme fragiliser les coutures et dégrader l’enduction protectrice de la fibre. Le protocole d’entretien optimal est en réalité beaucoup plus simple et sec :

• Après la session, laissez sécher complètement vos lignes à l’ombre, à l’abri des UV directs.
• Une fois sèches, secouez-les ou utilisez une balayette à poils doux pour retirer le sable et les cristaux de sel qui pourraient avoir un effet abrasif.
• Stockez les lignes dans un sac aéré, dans un endroit sec et sombre.
• Un rinçage n’est justifié qu’après une navigation dans une eau particulièrement sale ou boueuse. Dans ce cas, privilégiez un trempage prolongé en eau douce pure, suivi d’un séchage complet à l’ombre. N’utilisez jamais de jet à haute pression.

L’utilisation de lubrifiants à base de silicone est une erreur encore plus grave. Comme le précise un expert en cordages nautiques, le silicone rend la ligne collante et la transforme en un véritable papier de verre. « Le silicone […] transforme les grains de sable et de sel en un abrasif permanent qui use la fibre de l’intérieur. » Cette pâte abrasive va lentement scier les microfilaments de Dyneema à chaque fois que les lignes se croisent ou frottent les unes contre les autres, accélérant drastiquement leur usure interne.

Dyneema ou Spectra : quelle fibre offre le moins d’élasticité pour une réponse immédiate ?

Dans la recherche de la performance ultime, les pilotes se demandent souvent quelle fibre choisir entre le Dyneema et le Spectra pour obtenir la connexion la plus directe possible avec leur aile. La réponse est simple : il n’y a aucune différence fondamentale en termes de composition chimique. Comme le clarifie Fibrxl Performance, un spécialiste des fibres techniques : « Dyneema et Spectra sont deux noms de marque pour la même fibre chimique (UHMWPE). Le Dyneema est fabriqué par DSM aux Pays-Bas, tandis que Spectra est produit par Honeywell aux États-Unis. » Les deux offrent un module d’élasticité extrêmement élevé, garantissant un allongement minimal sous charge et donc une réponse quasi instantanée.

La véritable différenciation ne se situe pas entre les marques, mais entre les différents grades de Dyneema. Ces grades (SK75, SK78, SK99…) correspondent à des évolutions du processus de fabrication qui influencent principalement deux caractéristiques : la résistance à la rupture et la résistance au fluage (le fameux allongement permanent sous charge). Pour une utilisation en kitesurf, le choix du grade est déterminant pour la performance et la longévité.

Le tableau ci-dessous, basé sur des comparaisons techniques de grades Dyneema, permet de comprendre leurs applications spécifiques.

Pour la grande majorité des pilotes, le Dyneema SK78 représente le meilleur compromis, offrant une bonne résistance et un fluage déjà très réduit. Les compétiteurs et les freestylers les plus exigeants se tourneront vers le SK99, qui offre un gain de résistance de 20% à diamètre égal, permettant d’utiliser des lignes plus fines pour une traînée minimale sans sacrifier la sécurité. Le grade DM20, malgré son fluage quasi nul, est trop rigide et cassant pour les chocs dynamiques du kitesurf.

L’erreur de bobinage qui casse votre ligne dès la première rafale

Une des causes les plus frustrantes et dangereuses de rupture de ligne est celle qui survient sur un jeu de lignes neuves ou quasi neuves. Elle est souvent le résultat direct d’une erreur simple lors du bobinage et du débobinage : l’introduction de torsions dans la ligne. Lorsqu’une ligne est enroulée autour de la barre, si elle est vrillée sur elle-même, elle accumule une tension de torsion. Au moment du déroulage, si ces torsions ne sont pas libérées, elles peuvent former des « nœuds de tension » ou des points de friction extrêmes lorsque les lignes se croisent en vol.

Sous la charge brutale d’une rafale ou d’une traction soudaine, ces points de torsion se comportent comme des micro-nœuds. Les fibres, au lieu de travailler en traction pure dans leur axe, sont forcées de travailler en cisaillement et en compression. La résistance de la ligne à cet endroit précis s’effondre, provoquant une rupture nette et inattendue. Cette défaillance est d’autant plus sournoise qu’elle ne laisse aucune trace d’usure visible au préalable. C’est l’énergie accumulée dans la torsion qui provoque la casse.

Pour éviter ce phénomène, un rituel simple doit devenir un automatisme. Après avoir déroulé vos lignes et avant de les connecter à l’aile, prenez chaque ligne individuellement au niveau de la barre et laissez-la pendre sur toute sa longueur. Vous la verrez souvent se mettre à tourner sur elle-même pour libérer les torsions accumulées. Faire rouler la ligne entre le pouce et l’index aide à accélérer ce processus de « dévrillage ». Cette procédure de quelques secondes garantit que chaque fibre travaillera dans l’axe pour lequel elle a été conçue, assurant ainsi la transmission de 100% de sa résistance nominale.

Ignorer cette étape, c’est comme tendre un élastique en le tournant sur lui-même : il cassera beaucoup plus vite qu’un élastique simplement étiré. Pour vos lignes, la conséquence n’est pas un simple claquement, mais une perte de contrôle potentiellement catastrophique en plein vol.

Comment corriger un cerf-volant qui tire systématiquement d’un côté ?

Un cerf-volant ou une aile de kite qui tire de manière asymétrique est un problème non seulement inconfortable mais aussi dangereux. Il indique un déséquilibre dans le système pilote-barre-lignes-aile qui doit être diagnostiqué avec méthode. Avant de conclure hâtivement à une usure des lignes, il est crucial de suivre une procédure de diagnostic par élimination pour identifier la source exacte du problème. La cause peut provenir de l’aile elle-même, du bridage, ou effectivement d’une différence de longueur dans vos lignes.

La première étape est toujours une inspection visuelle complète de l’aile, une fois gonflée. Une latte légèrement dégonflée, une micro-déchirure sur un bord d’attaque ou un problème sur une bride peuvent suffire à créer une asymétrie en vol. Si l’aile semble parfaite, l’attention doit se porter sur les lignes. Une différence de longueur, même de quelques centimètres, due au fluage différentiel que nous avons évoqué, est la cause la plus fréquente.

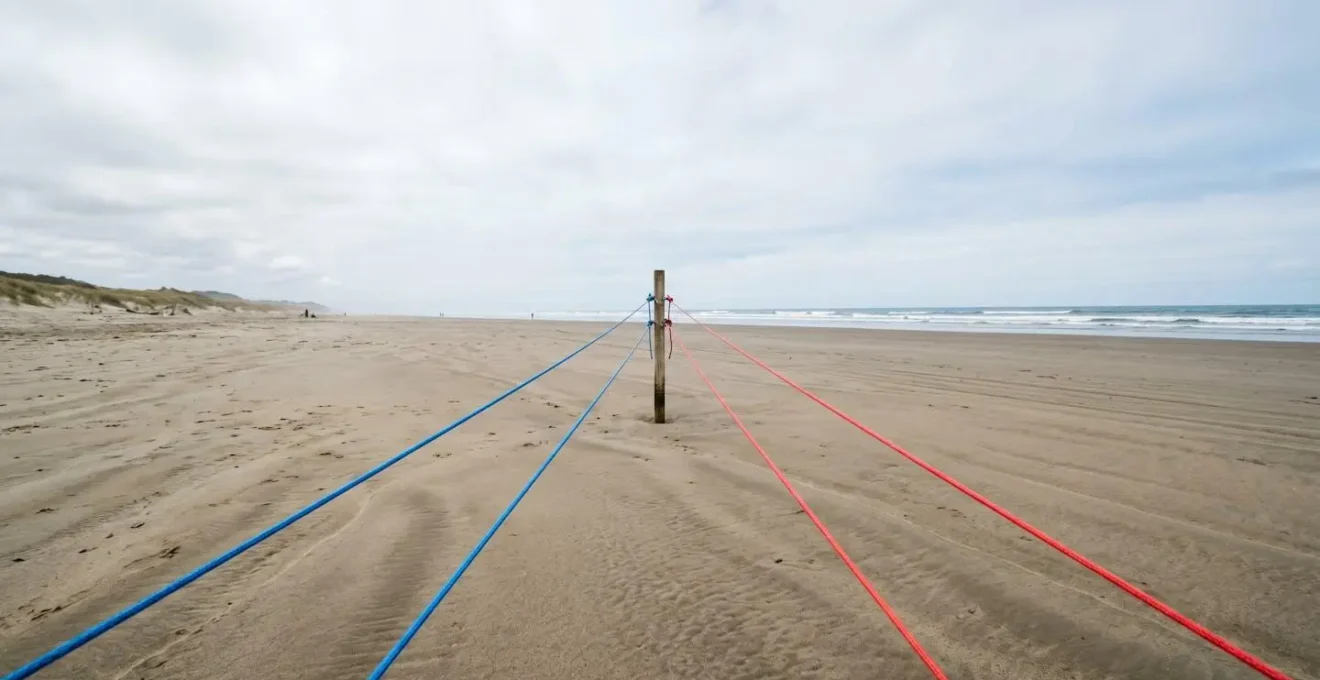

La vérification est simple : attachez les quatre extrémités de vos lignes à un point fixe, déroulez-les complètement et mettez la barre sous tension avec le trim relâché au maximum. Une barre qui n’est pas parfaitement perpendiculaire aux lignes indique une asymétrie. Un écart de plus de 3 à 5 cm nécessite une action corrective. Le test ultime consiste à inverser les lignes gauche et droite sur la barre : si le problème de traction s’inverse, le défaut provient bien de vos lignes. Sinon, le problème se situe au niveau de l’aile ou de son bridage.

N’attendez pas le point de rupture. Appliquez dès maintenant ce protocole d’inspection et de diagnostic pour garantir l’intégrité de votre équipement et votre sécurité à chaque session.
