Quelle aile de traction choisir pour soulever une charge de 500g (caméra ou antenne) ?

Lancer une caméra ou une antenne de 500 grammes dans le ciel à l’aide d’un cerf-volant est une ambition qui mêle passion du vol et exigence technique. Pour le photographe amateur ou le radioamateur, la question n’est pas simplement de savoir « quelle aile acheter », mais de comprendre comment assembler un système fiable et stable. Souvent, les conseils se limitent à des recommandations de modèles ou à des affirmations générales sur la taille nécessaire. On entend parler de Deltas, de Rokkakus, de Flowforms, chacun présenté comme une solution miracle, créant une confusion qui peut coûter cher, autant en matériel qu’en déceptions.

Le véritable enjeu est ailleurs. Il ne s’agit pas de trouver un cerf-volant qui « tire fort », mais un porteur qui offre une portance stable et prévisible dans une plage de vent donnée. La plupart des approches négligent un fait fondamental : l’aile, la ligne, la nacelle et le système d’ancrage forment un tout indissociable. Mais si la clé n’était pas dans la force brute de l’aile, mais dans l’harmonie et l’optimisation de ce système aérodynamique complet ? C’est cette perspective que nous allons explorer. Nous dépasserons la simple sélection de matériel pour nous plonger dans la mécanique du vol, en analysant l’interaction entre chaque composant pour garantir non seulement le levage de votre charge, mais surtout sa sécurité et la qualité du résultat final.

Cet article a été conçu comme un guide technique pour vous aider à faire des choix éclairés. Nous allons décortiquer les principes physiques, comparer les solutions techniques et vous donner les clés pour construire le système porteur parfaitement adapté à votre projet de 500g.

Pourquoi une surface de 2m² est-elle le minimum pour lever un reflex par vent moyen ?

La capacité d’un cerf-volant à soulever une charge est le résultat d’un équilibre entre plusieurs forces : la portance générée par le vent s’écoulant sur sa surface, le poids de l’aile elle-même, et la traction sur la ligne. Pour une charge de 500g, qui se rapproche du poids d’un petit appareil photo reflex ou d’un équipement radio, la surface de 2m² est souvent citée comme un seuil minimal. Cette recommandation n’est pas arbitraire ; elle découle d’un calcul pragmatique. En dessous de cette surface, par vent moyen (environ 15-20 km/h), la portance générée est souvent juste suffisante pour maintenir l’aile en l’air, sans offrir la marge de sécurité nécessaire pour soulever une charge additionnelle de manière stable. Augmenter la surface permet de capter plus de vent et donc de générer plus de portance.

Cependant, la surface seule ne garantit rien. Le facteur déterminant est la plage de vent pour laquelle l’aile est conçue. Une aile de 5m² conçue pour les vents très légers peinera à décoller et à porter une charge si le vent est trop faible, tandis qu’une aile de 2m² conçue pour les vents forts sera incontrôlable et dangereuse par vent faible. Le choix doit donc se faire en fonction des conditions météorologiques les plus fréquentes sur vos sites de pratique. Il est crucial de comprendre que la traction n’est pas linéaire : elle augmente avec le carré de la vitesse du vent. Un vent qui double de vitesse ne double pas la traction, il la quadruple, rendant le choix de la bonne surface pour la bonne plage de vent absolument essentiel pour la sécurité de votre matériel.

Pour vous aider à visualiser cette relation, le tableau suivant présente des plages de vent recommandées pour différentes surfaces de cerfs-volants porteurs de type Delta, un modèle courant en KAP. Ces données illustrent bien comment la surface doit être réduite à mesure que le vent forcit pour maintenir le contrôle et la stabilité.

Comment attacher une nacelle Picavet sans affaiblir la résistance de la ligne principale ?

La suspension Picavet est un système ingénieux et quasi-standard en photographie aérienne par cerf-volant. Elle utilise une croix et un jeu de poulies pour suspendre la nacelle à la ligne principale. Son principal avantage est son pouvoir d’auto-stabilisation : le poids de la nacelle agit comme un contrepoids qui amortit les oscillations de la ligne, maintenant l’appareil photo relativement horizontal. Cependant, la méthode de fixation de ce système à la ligne est un point critique souvent négligé. Une mauvaise attache peut créer un point de friction ou un angle de pincement qui affaiblit considérablement la résistance de la ligne, avec un risque de rupture en vol.

Pour éviter ce danger, les fixations doivent permettre au Picavet de glisser légèrement le long de la ligne sans l’endommager. Les solutions les plus courantes utilisent des petits mousquetons ou des anneaux fendus. L’essentiel est de choisir des attaches dont le diamètre intérieur est suffisamment large et la surface parfaitement lisse pour ne pas « mordre » ou user la ligne. La règle d’or est d’éviter tout contact métal-ligne qui pourrait créer une usure par abrasion. Les pratiquants expérimentés utilisent souvent des gaines de protection ou des nœuds spécifiques comme le nœud de Prusik, qui se bloque sous tension mais peut être déplacé manuellement.

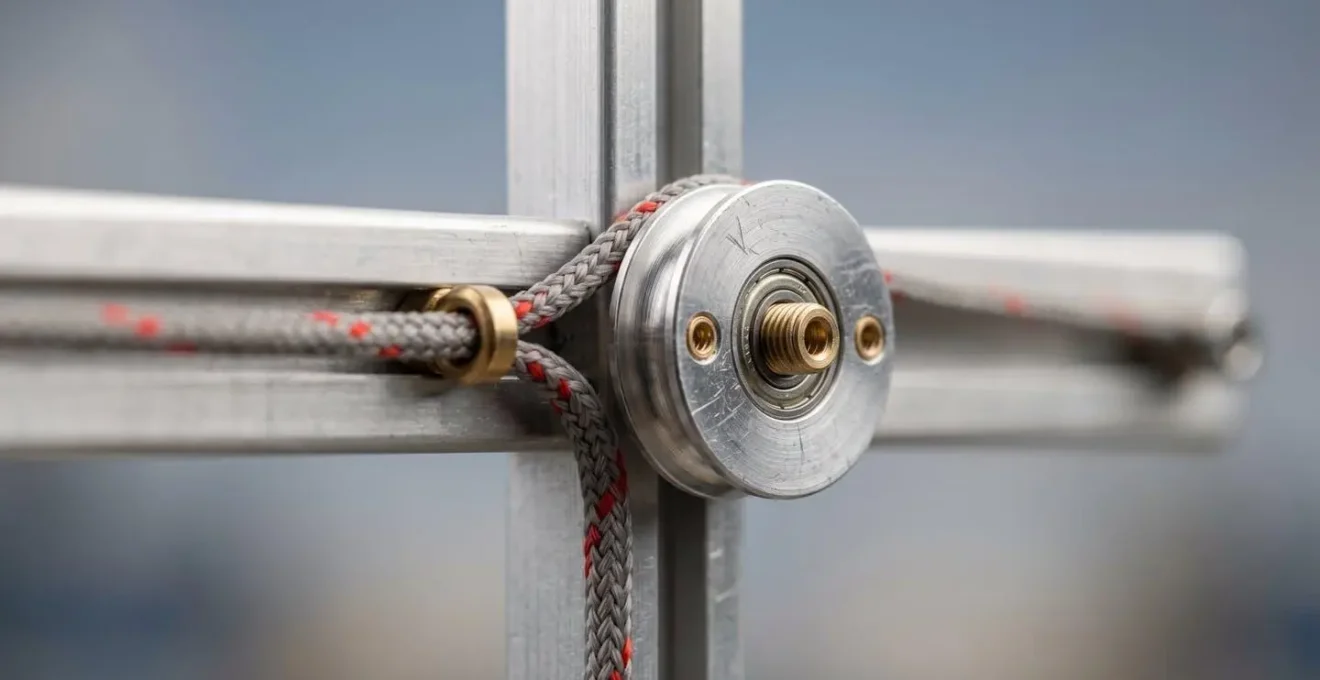

Comme le montre cette image, le cœur du système est la croix et les poulies par lesquelles passe le fil de suspension. La connexion à la ligne principale, bien que non visible ici, est l’élément qui garantit la sécurité de l’ensemble. Des solutions innovantes existent pour maximiser la robustesse sans compromettre l’intégrité de la ligne.

Flowform vs Rokkaku : quel est le roi de la stabilité pour la photo aérienne ?

La question du « meilleur » cerf-volant pour la photo aérienne oppose souvent deux philosophies : les ailes souples sans armature, comme le Flowform (ou KAP Foil), et les cerfs-volants à structure, dont le plus célèbre est le Rokkaku japonais. Il n’y a pas de réponse unique, car leur comportement est radicalement différent et adapté à des conditions de vent spécifiques. Le Flowform est un cerf-volant de type « caisson », qui se gonfle avec le vent. Sa stabilité est dite passive : elle vient de sa forme même et de sa traînée importante. Il est réputé pour son comportement très calme et sa capacité à voler avec un angle de ligne assez bas, ce qui le rend moins sensible aux rafales soudaines. C’est un excellent choix pour les vents laminaires et réguliers.

Le Rokkaku, quant à lui, est un hexagone doté d’une armature légère en fibre de carbone. Sa stabilité est active : elle est obtenue grâce à son dièdre (l’angle formé par les ailes) et à un bridage précis. Il vole avec un angle de ligne beaucoup plus élevé, ce qui lui confère une excellente portance même par vent modéré. Il est plus « vivant » en vol mais sa structure lui permet de mieux gérer les petites turbulences. Cependant, le choix n’est pas qu’une affaire de performance. Comme le soulignent des experts, la qualité de fabrication joue un rôle majeur.

Le tissu est plus lourd que celui des Sutton FF; ils volent avec un angle de fil moindre; ils tirent moitié moins. Ils en ont donc conclu que ce n’est pas un cerf-volant approprié pour l’aérophoto.

– Peter et Harald, Discussion sur le forum francophone de photographie aérienne par cerf-volant

Cette remarque sur une version spécifique de Flowform montre que les généralités sont trompeuses. En réalité, le choix est stratégique et dépend entièrement du contexte. Une étude scientifique sur la surveillance de la végétation a d’ailleurs démontré cette complémentarité. Les chercheurs ont utilisé un Rokkaku de 7 pieds et un Flowform de 32 pieds carrés, sélectionnant l’un ou l’autre en fonction de la vitesse et de la variabilité du vent. Le « roi » de la stabilité n’est donc pas un modèle, mais celui que vous choisirez judicieusement en fonction des conditions du jour.

Le risque des turbulences de basse altitude pour votre matériel suspendu

Les turbulences sont l’ennemi numéro un du photographe aérien par cerf-volant. Particulièrement présentes à basse altitude (en dessous de 100 mètres), elles sont générées par les obstacles au sol : bâtiments, arbres, collines… Ces obstacles créent des remous et des courants d’air imprévisibles qui peuvent déstabiliser brutalement le cerf-volant, le faire piquer du nez ou le secouer violemment. Pour votre matériel suspendu à 500g, cela se traduit par des photos floues, des vidéos saccadées et, dans le pire des cas, un risque de chute. Comme le rappelle une source de référence, « lancer un cerf-volant près de bâtiments ou sous le vent des arbres peut être problématique, en raison de fortes turbulences. »

La première règle est donc de choisir un site de lancement dégagé, où le vent est le plus « propre » et laminaire possible. Une plage, un grand champ ou un plateau sont des environnements idéaux. Cependant, il n’est pas toujours possible d’éviter complètement les zones turbulentes. Dans ce cas, il faut passer d’une logique d’évitement à une logique de gestion. Il existe des techniques pour améliorer la stabilité intrinsèque de votre système de vol et le rendre plus résistant aux caprices du vent. Ces ajustements portent sur la géométrie et l’équilibrage du cerf-volant lui-même. Plutôt que de subir les turbulences, on peut apprendre à les contrecarrer activement.

Système pendulaire ou amortisseur élastique : la solution pour des images nettes

Une fois votre cerf-volant stabilisé en vol, un autre défi se présente : isoler votre appareil photo des vibrations résiduelles. Même le vol le plus stable transmet des micro-vibrations le long de la ligne, causées par le vent ou les légers mouvements de l’aile. Pour obtenir des images parfaitement nettes, il faut un système d’amortissement efficace au niveau de la nacelle. Deux approches complémentaires existent : la stabilisation pendulaire et l’amortissement des vibrations.

La stabilisation pendulaire est le rôle principal de la suspension Picavet. Comme l’explique le fabricant spécialisé KAPtery, « le Picavet est le système de suspension le plus connu […] La croix de Picavet utilise le poids de la nacelle pour la stabiliser de façon autonome face aux oscillations de la ligne du porteur. » En agissant comme un pendule, le système lisse les mouvements amples et lents, maintenant l’horizon de la caméra stable. C’est la première ligne de défense contre les balancements.

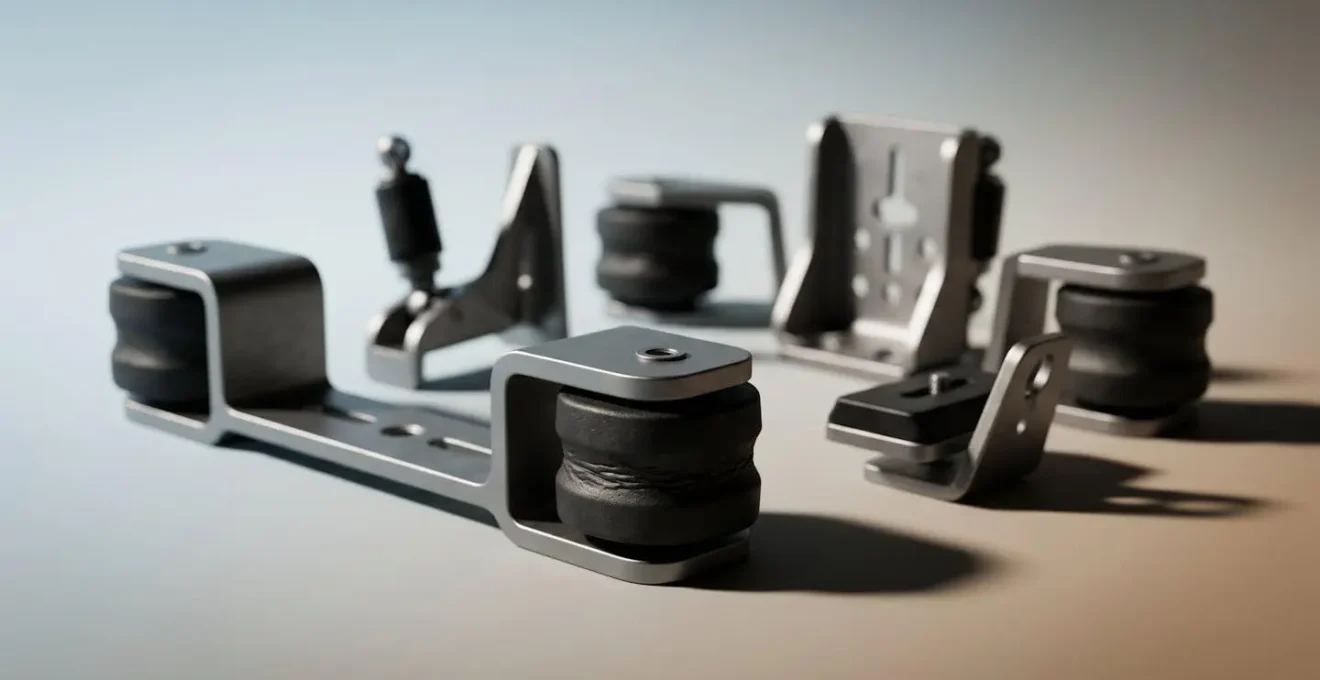

Cependant, le Picavet est moins efficace contre les vibrations à haute fréquence, celles qui créent le « flou de bougé ». C’est là qu’intervient l’amortissement élastique. Comme on peut le voir sur cette image, des amortisseurs en caoutchouc (souvent appelés « silent blocs ») sont insérés entre la structure de la nacelle et le support de l’appareil photo. Ces pièces souples absorbent les vibrations rapides avant qu’elles n’atteignent le capteur de la caméra. La combinaison d’un système pendulaire pour les grands mouvements et d’amortisseurs en caoutchouc pour les petites vibrations est la configuration optimale pour garantir une netteté maximale à vos clichés.

Box vs Losange : lequel choisir pour hisser une caméra GoPro sans vibrations ?

Lorsqu’on souhaite lever une charge très légère comme une caméra GoPro (environ 150g avec son caisson), la problématique change légèrement. Le besoin de portance brute est moins critique, et l’accent est mis sur la stabilité et la facilité de mise en œuvre. Ici, la comparaison se fait souvent entre un cerf-volant de type « Box » (caisson, comme un Flowform) et un « Losange » (comme un Delta ou un Rokkaku simplifié). Pour une GoPro, un cerf-volant Delta de taille modeste (environ 2m²) est souvent suffisant par vent moyen. Son principal atout est sa facilité de lancement et sa bonne portance. Cependant, il peut être assez nerveux et sensible aux variations de vent.

Le cerf-volant Box, ou une de ses variantes comme le KAP Foil, offre une plateforme intrinsèquement plus stable. Sa structure en caissons se comporte comme un « coussin d’air », amortissant naturellement les rafales. Il tire de manière plus constante et est moins sujet aux mouvements brusques, ce qui est idéal pour la vidéo. Le compromis est qu’il nécessite souvent un vent un peu plus établi pour se gonfler correctement et décoller. Quel que soit le choix, il est important de noter que même pour une charge légère, le vent très faible reste un obstacle majeur. Comme le confirment des discussions d’experts en KAP, la plupart des cerfs-volants monofils ont une traction quasi-nulle à 2,5 m/s, insuffisante pour lever une nacelle, même de 500g.

L’avantage d’une charge légère est aussi économique. Il est tout à fait possible de s’équiper pour le KAP avec une GoPro sans investir une fortune. Des pratiquants ont montré qu’un kit complet peut être assemblé pour moins de 400€. Cette configuration inclut généralement deux cerfs-volants pour couvrir une large plage de vent (par exemple, un Delta pour le vent léger et un petit caisson pour le vent plus fort) et une nacelle simple, fabriquée avec des barres d’aluminium ou de carbone, utilisant un système pendulaire ou une suspension Picavet. C’est une excellente porte d’entrée dans le monde de la photo aérienne.

Combien de kilos de sable faut-il pour retenir une aile de 4m² dans 20 km/h de vent ?

L’ancrage au sol est le garant de la sécurité de votre installation. Sous-estimer la force de traction d’un cerf-volant porteur est une erreur commune et dangereuse. Une aile de 4m² dans un vent de 20 km/h (environ 5,5 m/s) peut générer une traction considérable et constante. Pour donner un ordre de grandeur, des calculs d’experts du forum photocerfvolant estiment qu’un Rokkaku de 6m² peut développer environ 12 kg de traction par vent supérieur à 5 m/s. En extrapolant, une aile de 4m² dans des conditions similaires exercera une force de plusieurs kilogrammes, avec des pics bien plus élevés lors des rafales. Tenir la ligne à la main devient rapidement fatigant et risqué.

L’utilisation d’un point d’ancrage solide est donc non négociable. Sur la plage, le sac de sable est une solution simple et efficace. Pour déterminer le poids nécessaire, il faut appliquer un coefficient de sécurité important. Pour une traction moyenne estimée à 8-10 kg, il est recommandé d’utiliser un ancrage capable de résister à au moins le double, soit 20 kg. Un sac rempli de 25 à 30 kg de sable constitue une ancre fiable pour une aile de 4m² dans un vent de 20 km/h. Ce poids mort est suffisant pour absorber les variations de traction et maintenir fermement la ligne au sol.

Le choix du système d’ancrage doit bien sûr être adapté au type de terrain. Un piquet vissé dans la terre meuble ou une sangle attachée à un point fixe solide (un rocher, une voiture) seront plus adaptés dans d’autres contextes. Le tableau suivant résume les options les plus courantes.

Pourquoi le cerf-volant box est-il imbattable pour la stabilité par vent turbulent ?

Dans la quête de la plateforme de vol la plus stable possible, le cerf-volant de type « box » ou « caisson », comme le Flowform ou le KAP Foil, se distingue nettement. Sa supériorité en termes de stabilité, particulièrement dans des conditions de vent instables ou turbulentes, ne vient pas de la magie, mais d’un principe aérodynamique fondamental : l’autostabilisation par la forme. Contrairement aux cerfs-volants à armature qui nécessitent une structure rigide et un bridage précis pour maintenir leur profil, le cerf-volant box se gonfle et maintient sa forme grâce à la pression du vent lui-même. Ses multiples cellules agissent comme des amortisseurs intégrés. Lorsqu’une rafale frappe une partie de l’aile, les autres cellules compensent, lissant l’effet global et évitant les réactions brusques.

Cette conception lui confère un comportement très prévisible et « doux ». Il tire de manière constante, sans les secousses typiques d’un cerf-volant à armature qui peut se déformer sous la pression. C’est cette fiabilité qui en fait un favori pour le levage de matériel sensible. Comme le souligne un revendeur spécialisé à propos d’un modèle phare, « le KAP Foil est un porteur fiable et très stable pour lever une nacelle avec appareil photo. La plage de vent du KAP Foil est relativement large et le cerf-volant se comporte bien, même dans les vents instables. » Cette capacité à « encaisser » les turbulences en fait le choix de prédilection pour des vols de longue durée ou dans des environnements où le vent n’est pas parfaitement laminaire.

Le revers de la médaille est qu’il génère généralement plus de traînée et vole avec un angle de ligne plus bas qu’un Rokkaku de performance équivalente. Cependant, pour la photographie ou le levage d’antennes où la stabilité prime sur l’altitude maximale, ce compromis est souvent gagnant. En considérant le cerf-volant non pas comme un simple objet, mais comme un système aérodynamique, le modèle box représente une solution élégante où la stabilité est une propriété intrinsèque de sa conception.

Pour passer de la théorie à la pratique, l’étape suivante consiste à évaluer rigoureusement vos conditions de vent habituelles et l’environnement de vos sites de vol. Cette analyse vous permettra de dimensionner et de sélectionner chaque composant de votre système porteur (aile, ligne, suspension, ancrage) de manière cohérente et sécurisée.
